產品名稱： 氣動V型調節球閥

詳細說明

ZSHV氣動V型調節球閥是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。

一、ZSHV氣動V型調節球閥概述

ZSHV氣動V型調節球閥簡稱氣動球閥，是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。閥門結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種。分別用于常溫（-40～200℃）及高溫（-60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因閥芯與閥座關閉時有“剪切”作用，可特別用于介質含有纖維絲狀、顆粒物或粘度極高等工況。

V型調節球閥廣泛應用于造紙、石油、化工、制藥、冶金、輕紡、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量、壓力、液位、溫度調節，以達到自動化控制過程中生產工藝按一定的規范進行。

二、ZSHV氣動V型調節球閥結構

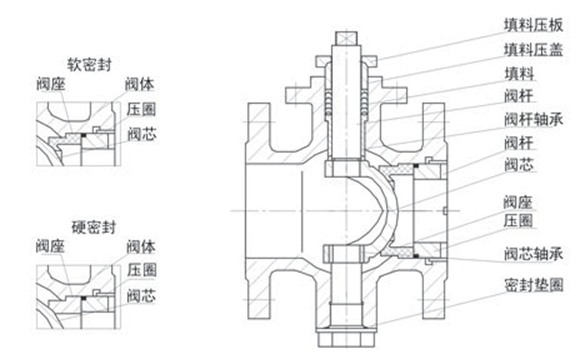

氣動V型調節球閥主要由氣動活塞式執行機構和帶V形切口的部分球面形調節球閥兩部分組成，其結構見下圖。

三、ZSHV氣動V型調節球閥性能參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（kv）	25	50	70	100	180	270	440	680	990	1760	2750	3900
公稱壓力PN	MPa		1.6， 2.5， 4.0，6.4（6.3）/2.0， 5.0， 11.0
	Bar		16， 25， 40， 64（63）/20， 50， 110
	Lb		ANSI：Class150、Class300、Class600
流量特性	近似等百分比
閥芯轉角（度）	0°±3°至90°±3°（可調）
操作壓力（MPa）	雙作用0.4～0.8 單作用0.4～1.0
適用工作溫度（℃）	軟密封：PTFE（-30～150）、增強PTFE（-40～200）、對位聚苯 （-40～300）、硬密封-250～450
允許壓差（MPa）	為介質工作壓力
允許泄漏量等級	軟密封Ⅵ級（或無泄漏）硬密封Ⅳ級
動作時間（S）	0.5～7
執行機構輸出力矩（Nm）	5.9～8000
執行機構操作壓力	0.40～0.8Mpa

四、ZSHV氣動V型調節球閥選配附件

1、電氣閥門定位器、空氣過濾減壓器（氣源處理三聯件）

2、電磁閥（電壓、是否防爆）

3、限位開關（回訊器）、閥位傳送器

4、保位閥

5、手輪

五、ZSHV氣動V型調節球閥零件材料

零件名稱	材料	零件名稱	材料
閥體	ZG1Cr18Ni9（Ti） ZG0Cr18Ni12Mo2（Ti） ZG230-450	閥座（密封環）	聚四氟乙烯（增強） 1Cr18Ni9（硬密封） 0Cr18Ni12Mo2Ti
閥桿	2Cr13 0Cr17Ni4Cu4Nb	壓圈	0Cr17Ni12Mo2 1Cr18Ni9（Ti）
閥芯	ZG1Cr18Ni9（Ti）（鍍鉻） ZG0Cr18Ni12Mo2（Ti）（鍍鉻）	填料	聚四氟乙烯 柔性石墨
閥桿軸承	0Cr17Ni12Mo2	墊環	氟橡膠O形圈/金屬密封環

六、ZSHV氣動V型調節球閥外形尺寸

公稱通徑	L （PN16～64）	H	H1	L0	執行機構
25	102	250	75	152	AT100
32	102	250	78	152	AT100
40	114	305	86	230	AT250
50	125	305	90	230	AT250
65	145	350	117	271	AT300
80	165	385	124	308	AT350
100	194	385	124	308	AT350
125	210	430	153	360	AT400
150	230	525	165	464	AT500
200	243	615	197	576	AT600
250	297	695	302	684	AT700
300	380	786	368	756	AT800
400	525	1029	479	839	AT900

法蘭按GB9113-2000，執行機機構以意大利進口AT為樣（也可以配其它執行機構）

閥門結構長度按GB12221。用戶需要及他標準（ANSI、API、JIS）也可以制造。

七、ZSHV氣動V型調節球閥訂貨須知

①V型調節球閥名稱與參數

②V型調節球閥口徑

③V型調節球閥壓差（包括正常工作壓差，閥關閉時壓差）

④V型調節球閥耐蝕性等

⑤V型調節球閥零件材質。
